Väljatõmbekapid ja köögi ventilatsioon: arvutus, filtrid, tuleohutusnõuded ja hooldus
Väljatõmbekapp ei ole toode, mida valitakse laiuse järgi. See on ventilatsioonisüsteemi osa, mis peab sobima seadmete soojuskoormuse, sissepuhkeõhu, kanalikiiruste ja iga-aastase tuleohutuskontrolliga. Selles artiklis — kuidas arvutada õhuhulka, milliseid filtreid valida, kuidas neid hooldada ja mida inspektor täpselt küsib.
Miks kapp üksi midagi ei lahenda
Kõige sagedasem viga professionaalses köögis käib nii: ostetakse võimas väljatõmbekapp, ühendatakse olemasoleva kanaliga ja loodetakse, et aur kaob. Nädal hiljem on köögis endiselt niiske, uksed vajuvad ise kinni ja saal lõhnab praelõhna järele. Põhjus ei ole tavaliselt kapis.
Väljatõmme ja sissepuhe on üks süsteem. Kui ruumist tõmmatakse välja 4 000 m³/h, kuid organiseeritult tuleb tagasi ainult 500 m³/h, tõmbab ventilaator ülejäänud 3 500 m³/h jõuga sisse uste, aknapragude ja naabrite šahtide kaudu. Ruumi tekib liiga suur alarõhk, kapi tegelik jõudlus langeb tunduvalt allapoole passis lubatut ja auru püüdmise asemel hakkab see seda servadest välja suruma. Seetõttu algab arvutus alati kahest numbrist — palju välja ja palju tagasi.
- Õhuhulk — vastavalt seadmete soojus- ja niiskuskoormusele, mitte üksnes ruumi kubatuurile.
- Rõhkude tasakaal — organiseeritud sissepuhe 80–90 % väljatõmbest, et köök jääks saali suhtes kergesse alarõhku.
- Rasva püüdmine — filtrid, mis tegelikult peavad rasva kinni enne kanalit, sest põleb just kanalisse settinud rasv.
Kappide tüübid ja kuhu milline sobib
Kapi tüüp tuleneb seadmete paigutusest, mitte maitsest. BHS-i sortimendis on igale paigutusele oma seeria.
| Tüüp | Kuhu sobib | BHS-i seeriad | Millega arvestada |
|---|---|---|---|
| Seinakapp | Pliidiliin vastu seina — kõige sagedasem juhtum | HNPA, HNPD, kastitüüpi GREDIL | Kolm avatud külge — püüdeperimeeter on suurem, kui esmapilgul tundub |
| Saarekapp (keskne) | Vabalt seisev toiduvalmistamise saar ruumi keskel | HNCA, HNCD | Neli avatud külge — vajab umbes 30–40 % rohkem õhku kui sama pindalaga seinakapp |
| Sissepuhkega | Intensiivsed köögid, kus väljatõmme ületab 2 000 m³/h | HPPD, HPCD, HFPD ja HFCD STHORM | Kompenseeriv õhk juhitakse otse kapi tsooni — vähendab kogu energiakulu ja tõmbetuult köögis |
| Filtriteta (soojuskapp) | Nõudepesumasinad, katlad, aurutid — auru ja soojust, kuid rasva mitte | HNPDC | Filtreid ei ole, seetõttu ei tohi sellist väljatõmmet ühendada sama kanaliharuga, kuhu tuleb rasvane väljatõmme |
| Kondensaadikapp | Nõudepesuruum, tunnelitüüpi masinad | HKCD kondensaadiplaatidega | Püüab kondensaadi enne, kui see põrandale tilgub ja hallitust soodustab |
| Madalale laele | Ruumid alla umbes 2,7 m, keldrikorruse köögid | GREDIL madala lae seeria, 1010–2010 mm | Lamedam korpus; alumine serv mitte madalamal kui 1,9 m põrandast |
| Teisaldatav / retsirkulatsioon | Demoköögid, pop-up, ruumid ilma väljaviiguvõimaluseta | Teisaldatav kapp 2106 aktiivsöefiltriga | Ei asenda väljaviiku — eemaldab lõhnad, kuid mitte soojust ega niiskust |
Õhuhulga arvutamine: kolm meetodit
Praktikas kasutatakse kolme lähenemist — kiirest hinnangust vestluses täieliku inseneriarvutuseni. Kaks esimest annavad suurusjärgu; kolmas läheb projekti.
Meetod A — kapi pindala järgi (kiirhinnang)
Näide: seinakapp 2 000 × 900 mm → A = 1,8 m² → L ≈ 1 800 m³/h. See arv aitab mõista, kas kanal üldse hakkama saab, kuid ei tea midagi sellest, kas kapi all on induktsioonpliit või laavakivigrill.
Meetod B — püüdekiiruse järgi
| Valmistamise iseloom | Püüdekiirus v | Tüüpilised seadmed |
|---|---|---|
| Kerge koormus | 0,20–0,25 m/s | Aurutid, katlad, bain-marie, konvektsioonahi |
| Keskmine koormus | 0,25–0,35 m/s | Pliidipinnad, kombiahi, fritüür |
| Raske koormus | 0,35–0,50 m/s | Laavakivigrill, salamander, wok, pitsaahi, praepind |
Meetod C — soojusarvutus (EN 16282-1 / VDI 2052)
Just seda meetodit kasutatakse tegelikus projekteerimises. Igale seadmele omistatakse konvektiivse soojuse ja niiskuse eraldumise tegurid, arvestatakse üheaegsusteguriga (harva töötavad kõik seadmed korraga täisvõimsusel) ja arvutatakse soojuslik õhujuga kapi alumise serva juures. Tulemus on tavaliselt 15–30 % ökonoomsem kui meetodi A järgi, sest ei pea maksma õhu eest, mida keegi kunagi ei liiguta.
Orienteeruvad arvud vestluse alustamiseks, enne kui seadmete passid on laual:
| Seade | Väljatõmbe õhuhulk | Märkus |
|---|---|---|
| Elektripliit, 4 keeduala (~10 kW) | 800–1 200 m³/h | Induktsioonil — alumine piir |
| Kombiahi 6×GN 1/1 | 600–1 000 m³/h | Kondensaatori ühendus vähendab nõuet |
| Fritüür 2×10 l | 700–1 000 m³/h | Kõrge rasvaaerosooli koormus — filtrid on eriti olulised |
| Laavakivigrill, 800 mm | 1 200–1 800 m³/h | Täiendavad tuleohutusnõuded |
| Pitsaahi (puu- või gaasiküttel) | 1 500–2 500 m³/h | Eraldi lõõr, mitte ühine väljatõmme |
| Praepind 800 mm | 900–1 400 m³/h | — |
| Nõudepesumasin, kupli tüüp | 500–800 m³/h | Kondensaadikapp, ilma rasvafiltriteta |
| Nõudepesumasin, tunneli tüüp | 1 000–1 800 m³/h | Sageli kaks väljatõmbetsooni — sisse- ja väljapääsus |
Orienteeruvad väärtused esialgseks planeerimiseks. Lõplik arvutus tehakse konkreetsete seadmete passiandmete ja üheaegsusteguri alusel.
Liin: induktsioonpliit 4 keeduala + kombiahi 6×GN + fritüür 2×10 l + praepind 800 mm.
Summaarne väljatõmme enne korrigeerimist: 900 + 800 + 850 + 1 100 = 3 650 m³/h
Üheaegsustegur 0,85: 3 650 × 0,85 ≈ 3 100 m³/h — see on projekteeritav väljatõmme.
Sissepuhe 85 %: 3 100 × 0,85 ≈ 2 650 m³/h organiseeritud sissepuhet. Vahe 450 m³/h tuleb saalist — see on planeeritud ja hoiab kööki kerges alarõhus, et lõhnad külaliste juurde ei liiguks.
Kanal: 3 100 m³/h kiirusel 9 m/s → ristlõige ≈ 0,096 m² → ümar kanal Ø 350 mm või ristkülikukujuline 400×250 mm.
Sissepuhkeõhk ja rõhkude tasakaal
Sissepuhe on see projekti osa, mis eelarve kärpimisel esimesena maha lõigatakse. Tulemus on ette teada: kapp töötab poole jõuga, küte ei tule talvel toime ja personal seisab külmas tõmbetuules.
- Organiseeritud sissepuhe — 80–90 % väljatõmbe hulgast.
- Köök hoitakse kerges alarõhus saali ja koridoride suhtes (umbes −5…−10 Pa), et lõhnad ei leviks.
- Talvel tuleb sissepuhkeõhk soojendada vähemalt 16–18 °C-ni — vastasel juhul personal lihtsalt sulgeb selle.
- Sisseehitatud sissepuhkega kapp (HPPD, HPCD, HFPD ja HFCD seeriad) juhib osa kompenseerivast õhust otse kapi juurde — seda õhku ei ole vaja soojendada ruumi temperatuurini ja see on otsene kokkuhoid küttearvel.
- Eraldi sissepuhkeseade (näiteks Z-HASP) on lahendus siis, kui kapp on juba paigaldatud, aga tasakaal ei klapi.
Kanalikiirused ja läbimõõdud
Õhu kiirus rasvakanalis on tuleohutuse parameeter, mitte üksnes müra küsimus. Liiga aeglane õhk laseb rasval seintele settida; liiga kiire tekitab müra ja rõhukadu.
| Lõik | Soovitatav kiirus | Miks nii |
|---|---|---|
| Frontaalkiirus filtril | 0,8–1,2 m/s | Madalam — halb püüdmine; kõrgem — piisad tungivad filtrist läbi |
| Kapi ühendusotsak | 5–8 m/s | Ühtlane jaotus kogu kapi pikkuses |
| Rasvakanal (magistraal) | 8–12 m/s | Alla 5 m/s hakkab rasv kanali seintele settima — otsene tulekoormus |
| Puhas väljatõmme (rasvavaba) | 5–8 m/s | Nõudepesuruum, abiruumid |
| Sissepuhkekanal | 3–5 m/s | Müra piiramine tööalas |

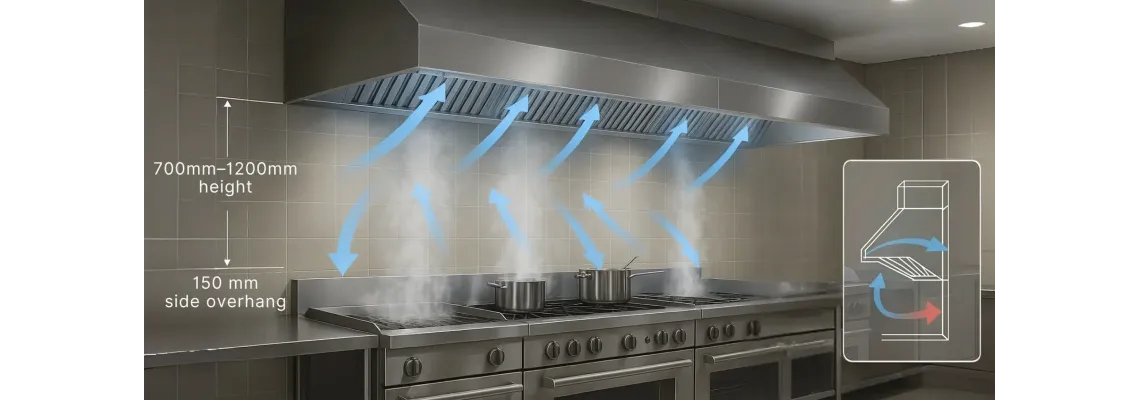

Paigaldusgeomeetria — kus kõige sagedamini eksitakse
- Üleulatus: kapp peab katma seadme kontuuri 150–300 mm võrra igalt avatud küljelt. Kapp „täpselt pliidi järgi“ tähendab garanteeritud auruleket servadest.
- Kõrgus: alumine serv 1,9–2,1 m põrandast ja 600–1 100 mm toiduvalmistamispinnast kõrgemal. Iga lisasentimeeter ülespoole nõuab rohkem õhku.
- Tõmbetuul: kappi ei paigutata ukse, sissepuhkerestide ega ventilaatori lähedale — ristvool lõhub soojusliku õhujoa ja aur läheb mööda.
- Kanalitrass: iga 90° põlv vastab takistuselt umbes 3–5 m sirgele kanalile. Kaks liigset põlve võivad süüa kümnendiku jõudlusest.
- Hoolduseluugid: ligipääs puhastamiseks on kohustuslik — vähemalt iga 3–4 m järel ja igal põlvel. Ilma nendeta ei ole iga-aastast puhastust füüsiliselt võimalik teha.
Filtrid: mis tegelikult rasva kinni peab
Filtri ülesanne ei ole muuta õhku puhtaks — see on kaitsta kanalit. Iga gramm rasva, mis filtrist mööda pääseb, settib kanali seinale ja jääb sinna järgmise puhastuseni. Seepärast on filtri valik tuleohutuse otsus.
| Filtri tüüp | Materjal | Tõhusus | Hooldus | Kus kasutada |
|---|---|---|---|---|
| Labürintfilter | Roostevaba teras AISI 304 | Kõrge suurte ja keskmiste piiskade puhul; töötab inertsi põhimõttel | Pestav nõudepesumasinas, kestab aastaid | Professionaalse köögi standard — ainus õige valik kuumade seadmete kohal |
| Võrk- / kassettfilter | Alumiiniumist või terasest võrk | Madalam; ummistub kiiresti | Pestav, kuid deformeerub | Ainult kerge koormusega tsoonid. Fritüüri või grilli kohal tuleohtlik, sest rasvane võrk muutub ise kütuseks |
| Kondensaadiplaadid | Roostevaba teras | Püüab niiskust, mitte rasva | Loputamine, kondensaadi äravool | Nõudepesuruumid, aurutid (HKCD seeria) |
| UV-C moodulid | Lambid kapis labürintfiltri taga | Lagundab rasvaaerosooli ja lõhnu | Lampide vahetus ~8 000 h, regulaarne puhastus | Kui väljaviik on akende, terrassi või naabrite lähedal |
| Elektrostaatilised | Ionisatsioonisektsioon kanalis | Väga kõrge peente osakeste puhul | Regulaarne plaatide pesu; ilma selleta mõju kaob | Linnakeskkond rangete lõhnanõuetega |
| Aktiivsüsi | Söekassetid | Ainult lõhnad — mitte rasv ega soojus | Ei pese — vahetatakse | Ainult retsirkulatsioonikappides (nt teisaldatav 2106), kui väljaviiku ei ole |
Labürintfiltris on õhk sunnitud mitu korda järsult suunda muutma. Rasvapiisad on õhust raskemad, ei jõua pöördega kaasa ja põrkuvad vastu plaati, kust voolavad alla kogumiskanalisse ja kraani. Võrkfilter seevastu kogub rasva enda sisse — ja rasvast läbiimbunud võrk fritüüri kohal süttib esimesena. Labürintfiltri saab pesta metallini puhtaks; ummistunud võrk läheb tavaliselt prügikasti.
Hooldus: ajakava, mis tegelikult toimib
Kapi hooldus ei ole „kord aastas tuleb firma“. Iga-aastane süsteemi puhastus on nõue, kuid just igapäevane töö otsustab, kas see puhastus on rutiin või avariiremont.
| Sagedus | Mida tehakse | Kes teeb |
|---|---|---|
| Iga päev | Pühitakse kapi välispinnad ja valgustite klaasid; tühjendatakse rasvakogumisnõu või avatakse kondensaadikraan | Köögipersonal vahetuse lõpus |
| 1–2 × nädalas | Labürintfiltrid pestakse nõudepesumasinas 60–65 °C juures aluselise rasvaeemaldajaga; enne tagasipanekut lastakse täielikult kuivada | Personal. Fritüüri ja grilli kohal — kaks korda nädalas |
| Kord kuus | Puhastatakse kapi sisemus filtrite taga, rasva äravoolukanal ja ventilaatori labad; kontrollitakse valgustust ja kraani tihedust | Personal või teenindus |
| Iga 3–6 kuu järel | Vaadatakse üle kanali esimesed 2–3 m hoolduseluugi kaudu; hinnatakse visuaalselt setete paksust ja otsustatakse erakorralise puhastuse üle | Teenindus |
| Kord aastas | Mehaanilise ventilatsioonisüsteemi täielik kontroll ja puhastus akti vormistamisega — toitlustusasutuses kohustuslik | Sertifitseeritud teenusepakkuja |
Kuidas labürintfiltreid õigesti pesta
- Kuum, mitte keev: 60–65 °C. Kõrgemal temperatuuril küpseb rasv metalli külge.
- Aluseline rasvaeemaldaja, mitte tavaline nõudepesuvahend. Professionaalne keemia grillidele ja fritüüridele sobib ka filtritele.
- Mitte kunagi seebikivi alumiiniumile — alumiiniumvõrkfiltreid sööb see sõna otseses mõttes ära. Roostevaba teras talub seda.
- Püstiasendis korvis, mitte lapiti üksteise peal — muidu peseb puhtaks ainult välispinna.
- Täiesti kuivalt tagasi: niiske filter kogub tolmu ja rasva kaks korda kiiremini.
- Kunagi ei tohi kappi filtriteta käitada, kuni need on masinas. Üks vahetus ilma filtriteta viib kanalisse rohkem rasva kui kuu aega nendega.
- Lakke pliidi kohal tekivad kollakad piiskade „pisarad“ — rasv pääseb juba filtritest mööda.
- Köögiuksed avanevad või löövad ise kinni — liiga suur alarõhk, sissepuhet napib.
- Aur tõuseb mööda kapi servi, mitte sisse — liiga väike üleulatus, liiga kõrgele paigaldatud või jõudlus on langenud.
- Ventilaator on samal režiimil märgatavalt valjem — labad on rasvasetetest tasakaalust väljas.
- Lõhnad ilmuvad saali või trepikotta — köök on läinud ülerõhku.
Tuleohutusnõuded Eestis
Projekteerimist reguleerivad Euroopa standardid, puhastamise sagedus ja dokumentatsioon aga siseriiklikud nõuded. Toitlustusasutuse jaoks on olulisim järgnev.
| Standard / nõue | Sisu |
|---|---|
| EVS 812-2 — köögi rasvakanalid | Puhastamise sagedus on seotud seadmete tööajaga: 2–6 h ööpäevas — vähemalt kord aastas; 6–12 h ööpäevas — vähemalt kord poolaastas; 12–16 h ööpäevas — vähemalt kord kvartalis. Ööpäevaringse töö korral vastavalt tihedamini. |
| Puhastustööde akt | Iga puhastustöö kohta vormistatakse akt, mille saab esitada Päästeametile. Akt koos fotodega on esimene dokument, mida kontrollimisel küsitakse. |
| Tuleohutuse enesekontroll | Ettevõtte tuleohutuse dokumentatsioonis kirjeldatakse ventilatsioonisüsteemi tuleohtlikkus, puhastusgraafik ja vastutav isik; töötajate juhendamine registreeritakse. |
| EN 16282 seeria | Määrab projekteerimise aluse: õhuhulga arvutuse, kapid ja rasvafiltrid, kanalid ja tuleohutusmeetmed professionaalsetes köökides. |
| EN 3-7 | Määratleb F-klassi tulekahju — taimsed ja loomsed rasvad. Köögid, kus selliseid õlisid kasutatakse, varustatakse F klassi kustutitega; pulber ja CO₂ põleva rasva jaoks ei sobi. |
Toodud intervallid on miinimum. Intensiivne grilli- või fritüüriliin vajab puhastust tunduvalt sagedamini kui alampiir ette näeb — tegelik sagedus lepitakse teenusepakkujaga kokku tööaja ja valmistamisviisi põhjal. Kui tegutsete ka teistes riikides, arvestage: Lätis nõutakse puhastamist vähemalt kord aastas, Leedus samuti kord aastas koos kirjaliku vormistusega, Prantsusmaal pestakse filtreid vähemalt kord nädalas.
Nõuded, mis tulenevad praktikast, mitte ainult normist
- F klassi kustuti fritüüri ja grilli juures — mitte pulber ega CO₂. Toiduõlid põlevad alates 340 °C; vesi või sobimatu kustuti põhjustab plahvatusliku pritsmete paiskumise.
- Automaatne kustutussüsteem kapis — düüside kaudu pihustatav erivedelik, mis moodustab kuumal õlil katva kihi. Enamik kindlustusandjaid nõuab seda juba siis, kui köögis on laavakivigrill või rohkem kui kaks fritüüri. See on kiireim viis takistada kapis alanud tulekahjul muutumast hoone tulekahjuks.
- Rasvast väljatõmmet ei segata muuga — köögi rasvane väljatõmme ei tohi sattuda ühisesse kanalisse kontorite või tualettidega.
- Dokumendikaust: iga-aastase puhastuse aktid koos fotodega, tuleohutusjuhend koos ventilatsiooni osaga, juhendamiste register.
Kuidas BHS kappidega töötab
Enamik kööke ei ole ristkülikukujulised ruumid tühjade seintega. Seal on kandvad sambad, kaldus laed, ammu kinni ehitatud šahtid ja seadmeliin, mis ei sobi ühegi kataloogimõõduga. Seetõttu BHS nii pakub kappe kataloogist kui ka valmistab neid individuaalse projekti, eskiisi või joonise järgi.
Individuaalse projekteerimise protsess
Mittestandardsed lahendused — kui kataloogimõõt ei sobi
Mittestandardsed kapid on BHS-i eraldi kategooria. Neid on vaja siis, kui ruumis on sambad, kandvad seinad, ebakorrapärane plaan või spetsiifilised tehnoloogilised nõuded. Iga projekt algab ruumi mõõtmisest ja protsesside analüüsist; valmistamine võtab tavaliselt 3–6 nädalat tellimuse kinnitamisest ja miinimumtellimuse nõuet ei ole — tellida saab ka ühe elemendi.
Mis on kataloogist saadaval
| Lahendus | Iseloomulik | Hind ilma käibemaksuta |
|---|---|---|
| Seinakapp (kastitüüpi) 1010×1000×400 | GREDIL, roostevaba teras, seinale paigaldamiseks | alates 529 € |
| Madala lae kapp 1010–2010 mm | Lamedam korpus madalatele lagedele | 479–809 € |
| Kapp 1000/1200/450 ventilaatoriga E1 | Kuni 1 300 m³/h, Ø 250 mm, elektrooniline juhtimine LED-valgustusega | 1 098 € |
| Kapp 2000/900/550 ventilaatoriga E3 | Kuni 2 500 m³/h, Ø 315 mm, elektrooniline juhtimine | 1 599 € |
| Teisaldatav kapp 2106 | Roostevaba teras ja alumiinium, aktiivsöefilter, taimer — ruumidele ilma väljaviiguta | 749 € |
| Sissepuhkeseade Z-HASP | Kompenseeriva õhu juhtimine otse kapi tsooni | projekti järgi |
| Seeriad HNPA, HNPD, HNCA, HNCD, HNPDC, HPPD, HPCD, HFPD/HFCD, HKCD | Seina-, saare-, sissepuhkega, filtriteta ja kondensaadikapid | sõltuvalt mõõtudest |
Hinnad ja saadavus võivad muutuda — ajakohast teavet vaadake kappide kategooriast või küsige klienditeenindusest.
- Klienditeenindus 24/7 — +371 25 522 233
- Varuosad laos — mootorid, ventilaatorid, lülitid, juhtnupud, lambid, labürintfiltrid
- Professionaalne keemia rasvaeemalduseks — aluselised vahendid grillidele ja fritüüridele sobivad ka filtrite pesuks
- Tarne Eestis, Baltikumis ja Euroopas
- BHS grupp — ladu ja kontor Baltikumis
Korduma kippuvad küsimused
Arvutame teie köögi õhuvahetuse
Saatke seadmete nimekiri ja ruumi mõõdud — koostame väljatõmbe ja sissepuhke arvutuse, soovitame kapi tüübi ja ütleme, kas sobib kataloogimudel või on vaja mittestandardset lahendust.
Artiklis viidatud nõuded tuginevad Eesti standardile EVS 812-2, standardiseeriale EN 16282 ja EN 3-7 ning VDI 2052 arvutusmetoodikale. Võrdluseks on toodud Läti Vabariigi valitsuse määruse nr 238, Leedu üldiste tuleohutusreeglite ( 72 p) ja Prantsusmaa 25. juuni 1980 a määruse nõuded. Konkreetse objekti lahenduse määrab ehitusprojekt — see artikkel on teabematerjal, mitte projekti asendaja.
